As características centrais dos espelhos fora do eixo incluem separação de ponto focal, foco acromático e alta precisão. O projeto fora do eixo garante que o ponto focal não esteja mais no eixo óptico, evitando possíveis obstruções que podem ocorrer com os espelhos parabólicos tradicionais, aumentando assim a compactação e a flexibilidade do sistema. Além disso, os espelhos fora do eixo podem focar feixes colimados ou fontes divergentes colimadas sem aberração cromática e não introduzem aberração esférica, aberração cromática, atraso de fase ou perda de absorção.
Aplicações específicas de espelhos fora do eixo incluem colimação, foco e deflexão do feixe. Os espelhos parabólicos fora do eixo são adequados para uma ampla gama de comprimentos de onda, como 250 nm-450 nm, 450 nm-20.0 μm e 800 μm nm-20.0, tornando-os particularmente adequados para lasers de pulso de femtossegundo. Devido à sua alta precisão e propriedades acromáticas, os espelhos fora do eixo são amplamente utilizados em instrumentos ópticos e tecnologia laser.
O projeto e a fabricação de espelhos fora do eixo envolvem vários fatores críticos, incluindo a distância fora do eixo, o ângulo fora do eixo e a rugosidade da superfície. Usando princípios de autocolimação e alinhamento auxiliado por computador, a posição e o ângulo dos espelhos fora do eixo podem ser medidos com precisão para garantir a fabricação de alta precisão. A rugosidade da superfície dos espelhos fora do eixo impacta significativamente seu desempenho. Parâmetros típicos de rugosidade da superfície, como <50Å ou <100Å RMS, podem reduzir a luz dispersa indesejada e melhorar o desempenho óptico.
Material | Liga de alumínio 6061-T6 |
Tolerância da dimensão | ± 0,1mm |
Tolerância da espessura | 0,0mm / -0,1mm |
Qualidade da superfície | 20/10 |
Precisão da superfície | RMS<λ/10@632.8nm |
Rugosidade da superfície | <150 Ra-2Ra |

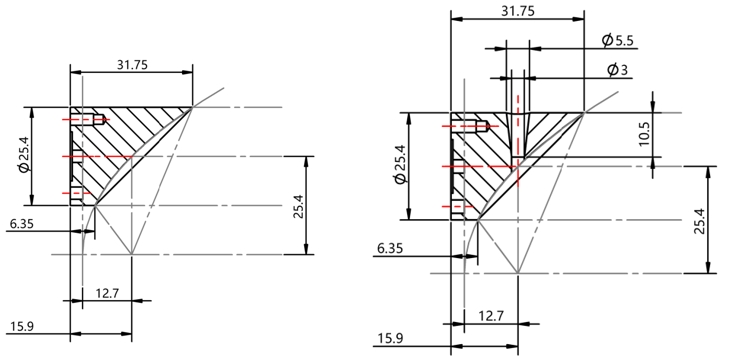

Tipo No. | Diâmetro (mm) | Comprimento focal reflexivo (mm) | Buraco cônico paralelo ao feixe de focalização | Revestimento |
OAP-08071 | 8 | 7 | NENHUM | Protetor Al / Ag / Au |
OAP-05051 | 12.7 | 12.7 | NENHUM | Protetor Al / Ag / Au |
OAP-05151 | 12.7 | 15 | NENHUM | Protetor Al / Ag / Au |
OAP-05241 | 12.7 | 24 | NENHUM | Protetor Al / Ag / Au |
OAP-05331 | 12.7 | 33 | NENHUM | Protetor Al / Ag / Au |
OAP-0521 | 12.7 | 50,8 | NENHUM | Protetor Al / Ag / Au |
OAP-10501 | 25,4 | 12.7 | NENHUM | Protetor Al / Ag / Au |
OAP-10502 | 25,4 | 12.7 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-1101 | 25,4 | 25,4 | NENHUM | Protetor Al / Ag / Au |
OAP-1102 | 25,4 | 25,4 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-110501 | 25,4 | 38,1 | NENHUM | Protetor Al / Ag / Au |
OAP-110502 | 25,4 | 38,1 | Protetor Al / Ag / Au | |
OAP-1201 | 25,4 | 50,8 | NENHUM | Protetor Al / Ag / Au |
OAP-1202 | 25,4 | 50,8 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-1301 | 25,4 | 76.2 | NENHUM | Protetor Al / Ag / Au |
OAP-1302 | 25,4 | 76.2 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-1401 | 25,4 | 101.6 | NENHUM | Protetor Al / Ag / Au |
OAP-1402 | 25,4 | 101.6 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-1601 | 25,4 | 152.4 | NENHUM | Protetor Al / Ag / Au |
OAP-1602 | 25,4 | 152.4 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-1801 | 25,4 | 203.2 | NENHUM | Protetor Al / Ag / Au |
OAP-1802 | 25,4 | 203.2 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-2101 | 50,8 | 25,4 | NENHUM | Protetor Al / Ag / Au |
OAP-2102 | 50,8 | 25,4 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-210501 | 50,8 | 38,1 | NENHUM | Protetor Al / Ag / Au |
OAP-210502 | 50,8 | 38,1 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-2201 | 50,8 | 50,8 | NENHUM | Protetor Al / Ag / Au |
OAP-2202 | 50,8 | 50,8 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-2301 | 50,8 | 76.2 | NENHUM | Protetor Al / Ag / Au |
OAP-2302 | 50,8 | 76.2 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-2401 | 50,8 | 101.6 | NENHUM | Protetor Al / Ag / Au |
OAP-2402 | 50,8 | 101.6 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-2601 | 50,8 | 152.4 | NENHUM | Protetor Al / Ag / Au |
OAP-2602 | 50,8 | 152.4 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-2801 | 50,8 | 203.2 | NENHUM | Protetor Al / Ag / Au |
OAP-2802 | 50,8 | 203.2 | 3mm ou personalizado | Protetor Al / Ag / Au |
OAP-21001 | 50,8 | 254 | NENHUM | Protetor Al / Ag / Au |
OAP-21002 | 50,8 | 254 | 3mm ou personalizado | Protetor Al / Ag / Au |
