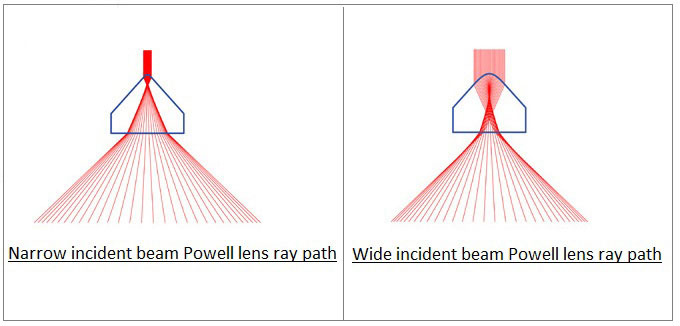

O prisma Powell é um prisma de gerador de linha óptica usado principalmente para otimizar um feixe de laser em uma linha reta com densidade de luz uniforme, boa estabilidade e excelente linearidade. Por meio de um complexo desenho de superfície asférica bidimensional, ele redistribui o caminho da luz reduzindo a luz na região central e aumentando-a nas bordas, formando assim uma linha reta com energia distribuída uniformemente.
O prisma Powell pode transformar de maneira ideal um feixe de laser em uma linha reta com densidade de luz uniforme, boa estabilidade e excelente linearidade. Ao contrário das lentes cilíndricas, que produzem um feixe gaussiano com um ponto de acesso central e bordas de desbotamento, o prisma Powell elimina o ponto de acesso central e a distribuição da borda de desvanecimento do feixe gaussiano, resultando em uma linha reta com energia uniformemente distribuída. O ângulo completo do ventilador varia de 1 ° a 120 °, com especificações padrão, incluindo 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 °, 70 °, 80 °, 90 °, 110 ° e 120 °.
Especificações | Especificação comercial. |
Material | BK7, vidro H-K9L JGS-1 de sílica fundida |
Diâmetro | Ø 9 ~ Ø 15mm |
Tolerância da dimensão | ± 0,1mm |
Qualidade da superfície | 60/40 |
Planicidade de superfície | 1/4λ |
Abertura clara | > 85% de dim |
Tolerância do ângulo | 2 arco min |
Bevel | <0,2mm x 45reg |
Revestimento | Aquando do pedido dos clientes |
Tipo No. | Dia do feixe | Ângulo do ventilador (°) | Diâmetro (mm) | Heioght(mm) | Material |
PW08GB-05 | 0,8 | 5 | 9 | 8 | BK7/sílica fundida |
PW08GB-10 | 0,8 | 10 | 9 | 8 | BK7/sílica fundida |
PW08GB-15 | 0,8 | 15 | 9 | 8 | BK7/sílica fundida |
PW08GB-20 | 0,8 | 20 | 9 | 8 | BK7/sílica fundida |
PW08GB-30 | 0,8 | 30 | 9 | 8 | BK7/sílica fundida |
PW08GB-35 | 0,8 | 35 | 9 | 8 | BK7/sílica fundida |
PW08GB-40 | 0,8 | 40 | 9 | 8 | BK7/sílica fundida |
PW08GB-45 | 0,8 | 45 | 9 | 8 | BK7/sílica fundida |
PW08GB-50 | 0,8 | 50 | 9 | 8 | BK7/sílica fundida |
PW08GB-55 | 0,8 | 55 | 9 | 8 | BK7/sílica fundida |
PW08GB-60 | 0,8 | 60 | 9 | 8 | BK7/sílica fundida |
PW08GB-65 | 0,8 | 65 | 9 | 8 | BK7/sílica fundida |
PW08GB-70 | 0,8 | 70 | 9 | 8 | BK7/sílica fundida |
PW08GB-75 | 0,8 | 75 | 9 | 8 | BK7/sílica fundida |
PW08GB-90 | 0,8 | 90 | 9 | 8 | BK7/sílica fundida |
PW08GB-110 | 0,8 | 110 | 9 | 8 | BK7/sílica fundida |
PW08GB-120 | 0,8 | 120 | 9 | 8 | BK7/sílica fundida |
PW1GB-05 | 1 | 5 | 9 | 8 | BK7/sílica fundida |
PW1GB-10 | 1 | 10 | 9 | 8 | BK7/sílica fundida |
PW1GB-15 | 1 | 15 | 9 | 8 | BK7/sílica fundida |
PW1GB-20 | 1 | 20 | 9 | 8 | BK7/sílica fundida |
PW1GB-30 | 1 | 30 | 9 | 8 | BK7/sílica fundida |
PW1GB-35 | 1 | 35 | 9 | 8 | BK7/sílica fundida |
PW1GB-40 | 1 | 40 | 9 | 8 | BK7/sílica fundida |
PW1GB-45 | 1 | 45 | 9 | 8 | BK7/sílica fundida |
PW1GB-50 | 1 | 50 | 9 | 8 | BK7/sílica fundida |
PW1GB-55 | 1 | 55 | 9 | 8 | BK7/sílica fundida |
PW1GB-60 | 1 | 60 | 9 | 8 | BK7/sílica fundida |
1 | 60 | 10 | 8 | BK7/sílica fundida | |
PW1GB-65 | 1 | 65 | 9 | 8 | BK7/sílica fundida |
PW1GB-70 | 1 | 70 | 9 | 8 | BK7/sílica fundida |
PW1GB-75 | 1 | 75 | 9 | 8 | BK7/sílica fundida |
PW1GB-90 | 1 | 90 | 9 | 8 | BK7/sílica fundida |
PW1GB-110 | 1 | 110 | 9 | 8 | BK7/sílica fundida |
PW1GB-120 | 1 | 120 | 9 | 8 | BK7/sílica fundida |
PW2GB-05 | 2 | 5 | 9 | 8 | BK7/sílica fundida |
PW2GB-10 | 2 | 10 | 9 | 8 | BK7/sílica fundida |
PW2GB-15 | 2 | 15 | 9 | 8 | BK7/sílica fundida |
PW2GB-20 | 2 | 20 | 9 | 8 | BK7/sílica fundida |
PW2GB-30 | 2 | 30 | 9 | 8 | BK7/sílica fundida |
PW2GB-35 | 2 | 35 | 9 | 8 | BK7/sílica fundida |
PW2GB-40 | 2 | 40 | 9 | 8 | BK7/sílica fundida |
PW2GB-45 | 2 | 45 | 9 | 8 | BK7/sílica fundida |
PW2GB-50 | 2 | 50 | 9 | 8 | BK7/sílica fundida |
PW2GB-55 | 2 | 55 | 9 | 8 | BK7/sílica fundida |
PW2GB-60 | 2 | 60 | 9 | 8 | BK7/sílica fundida |
PW2GB-65 | 2 | 65 | 9 | 8 | BK7/sílica fundida |
PW2GB-70 | 2 | 70 | 9 | 8 | BK7/sílica fundida |
PW2GB-75 | 2 | 75 | 9 | 8 | BK7/sílica fundida |
PW2GB-90 | 2 | 90 | 9 | 8 | BK7/sílica fundida |
PW2GB-110 | 2 | 110 | 9 | 8 | BK7/sílica fundida |
PW2GB-120 | 2 | 120 | 9 | 8 | BK7/sílica fundida |
PW3GB-05 | 3 | 5 | 9 | 8 | BK7/sílica fundida |
PW3GB-10 | 3 | 10 | 9 | 8 | BK7/sílica fundida |
PW3GB-15 | 3 | 15 | 9 | 8 | BK7/sílica fundida |
PW3GB-20 | 3 | 20 | 9 | 8 | BK7/sílica fundida |
PW3GB-30 | 3 | 30 | 9 | 8 | BK7/sílica fundida |
PW3GB-35 | 3 | 35 | 9 | 8 | BK7/sílica fundida |
PW3GB-40 | 3 | 40 | 9 | 8 | BK7/sílica fundida |
PW3GB-45 | 3 | 45 | 9 | 8 | BK7/sílica fundida |
PW3GB-50 | 3 | 50 | 9 | 8 | BK7/sílica fundida |
PW3GB-55 | 3 | 55 | 9 | 8 | BK7/sílica fundida |
PW3GB-60 | 3 | 60 | 9 | 8 | BK7/sílica fundida |
3 | 60 | 10 | 8 | BK7/sílica fundida | |
PW3GB-65 | 3 | 65 | 9 | 8 | BK7/sílica fundida |
PW3GB-70 | 3 | 70 | 9 | 8 | BK7/sílica fundida |
PW3GB-75 | 3 | 75 | 9 | 8 | BK7/sílica fundida |
PW3GB-90 | 3 | 90 | 9 | 8 | BK7/sílica fundida |
PW3GB-110 | 3 | 110 | 9 | 8 | BK7/sílica fundida |
PW3GB-120 | 3 | 120 | 9 | 8 | BK7/sílica fundida |
PW5GB-05 | 5 | 5 | 9 | 8 | BK7/sílica fundida |
PW5GB-10 | 5 | 10 | 9 | 8 | BK7/sílica fundida |
PW5GB-15 | 5 | 15 | 9 | 8 | BK7/sílica fundida |
PW5GB-20 | 5 | 20 | 9 | 8 | BK7/sílica fundida |
PW5GB-30 | 5 | 30 | 9 | 8 | BK7/sílica fundida |
PW5GB-35 | 5 | 35 | 9 | 8 | BK7/sílica fundida |
PW5GB-40 | 5 | 40 | 9 | 8 | BK7/sílica fundida |
PW5GB-45 | 5 | 45 | 9 | 8 | BK7/sílica fundida |
PW5GB-50 | 5 | 50 | 9 | 8 | BK7/sílica fundida |
PW5GB-55 | 5 | 55 | 9 | 8 | BK7/sílica fundida |
PW5GB-60 | 5 | 60 | 9 | 8 | BK7/sílica fundida |
PW5GB-65 | 5 | 65 | 9 | 8 | BK7/sílica fundida |
PW5GB-70 | 5 | 70 | 9 | 8 | BK7/sílica fundida |
PW5GB-75 | 5 | 75 | 9 | 8 | BK7/sílica fundida |
PW5GB-90 | 5 | 90 | 9 | 8 | BK7/sílica fundida |
PW5GB-110 | 5 | 110 | 9 | 8 | BK7/sílica fundida |
PW5GB-120 | 5 | 120 | 9 | 8 | BK7/sílica fundida |
Usado para posicionamento, geradores de linha a laser, alinhamento de usinagem, marcação de alvos de construção, sistemas de varredura a laser e equipamentos de medição. Aplicável em várias aplicações de visão de máquina, variando de biomédica a montagem automotiva e produção de biscoitos de chocolate; inspeção online de telefones celulares, aplicações militares em aeronaves e estaleiros.
