Name: Lente cilíndrica côncava plano
Brand: CHANGCHUN BENA OPTICAL PRODUCTS CO., LTD.

Uma lente cilíndrica plano-côncava tem curvatura na direção vertical, funcionando como uma lente côncava, embora não tenha curvatura na direção horizontal. Ele é usado para ampliar um feixe em uma única direção, como transformar um feixe de laser em uma linha ou folha de luz, ou alterar a altura de uma imagem sem alterar sua largura. Quando combinado com uma lente cilíndrica plano-convexa, ele pode ser usado para moldar o feixe elíptico de um laser semicondutor em um circular, entre outras aplicações.

TY_CONTACT_ULIRVISIONS

Características da lente cilíndrica côncava Plano

A lente cilíndrica plano-côncava forma uma imagem virtual divergente em forma de linha e é usada principalmente para controlar o tamanho de um feixe em uma direção. Esta lente consiste em uma superfície plana e uma superfície cilíndrica côncava, com uma distância focal negativa. A luz que passa pelo meridiano axial não experimenta uma mudança na convergência, mas a luz que passa pelo meridiano refrativo experimenta uma mudança na convergência.

Features of Plano Concave Cylindrical Lens

Especificações da lente cilíndrica Plano Concavex

Especificações	Especificação comercial.	Especificação de alta precisão.
Material	Vidro UV (quartzo, sílica fundida)
Material	Vidro VIS (Schott, CDGM, HOYA, etc.)
Dimensão	5mm ~ 350mm
Tolerância da dimensão	± 0,1mm	± 0,05mm
Tolerância de comprimento focal	± 2%	± 1%
Qualidade da superfície	60/40	40/20
Centração	<3 arco min	<1arc min
Figura de superfície	3λ	2λ
Irregularidade superficial	1/4λ	1/10λ
Abertura clara	> 85% de dim	> 90% de dim
Bevel	<0,2mm x 45reg	<0.1mm x 45reg
Revestimento	Aquando do pedido dos clientes

Lista de produtos de lente cilíndrica côncava de Plano

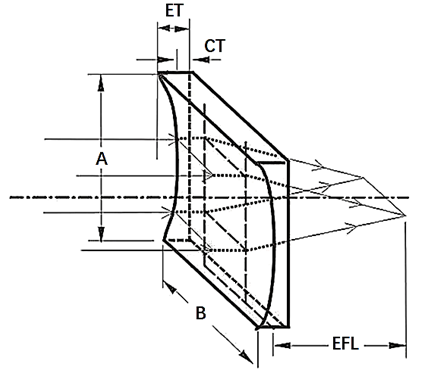

Tipo No.	Diâmetro	Comprimento focal	Espessura da borda	Espessura do centro	Comprimento focal das costas	Raio da curvatura
Tipo No.	A * B( mm)	F (mm)	Te( mm)	Tc( mm)	Fb (mm)	R (mm)
PCCC-10R10-15	10 × 10	-15	2.2	5.0	-16.4	7,79
PCCC-15R15-20	15 × 15	-20	4.0	1.8	-21,2	10.38
PCCC-15R25-40	15 × 25	-40	4.0	2.6	-41.7	20.76
PCCC-20R20-25	20 × 20	-25	7.0	2.3	-26,5	12.98
PCCC-20R30-100	20 × 30	-100	4.0	3.0	-102.0	51,90
PCCC-20R40-25	20 × 40	-25	7.0	2.3	-26,5	77,85
PCCC-30R30-50	30 × 30	-50	7.0	2.2	-51,5	25,95
PCCC-30R40-60	30 × 40	-60	6.0	2.1	-61,4	51,90
PCCC-30R50-200	30 × 50	-200	5.0	3.9	-202,6	103,80

As aplicações de lentes cilíndricas plano-côncavas

Feixe de modelagem:

As lentes cilíndricas plano-côncavas são freqüentemente usadas para converter feixes de laser colimados em feixes de linha. Ao orientar a superfície curva da lente em direção à fonte de luz, a aberração esférica pode ser minimizada, alcançando assim a formação do feixe.

Imagem que dá forma:

Um par de lentes cilíndricas plano-côncavas pode ser usado para moldar a imagem, particularmente quando é necessário moldar uma fonte pontual na direção unidimensional.

Sistemas de digitalização a laser:

Em sistemas de varredura a laser, lentes cilíndricas plano-côncavas são usadas para ajustar a forma do feixe para atender aos requisitos de varredura. Eles também podem ser combinados com outros elementos ópticos para obter funções complexas de modelagem de feixe.

Análise espectral:

Durante a análise espectral, lentes cilíndricas plano-côncavas são usadas para ajustar a divergência ou ângulo de convergência do feixe para atender às diferentes necessidades de medição.

Aplicações do expansor do feixe:

Quando usadas em combinação com lentes cilíndricas plano-convexas, lentes cilíndricas plano-côncavas podem ser aplicadas em sistemas expansores de feixe para expandir ainda mais a largura e o comprimento do feixe.
